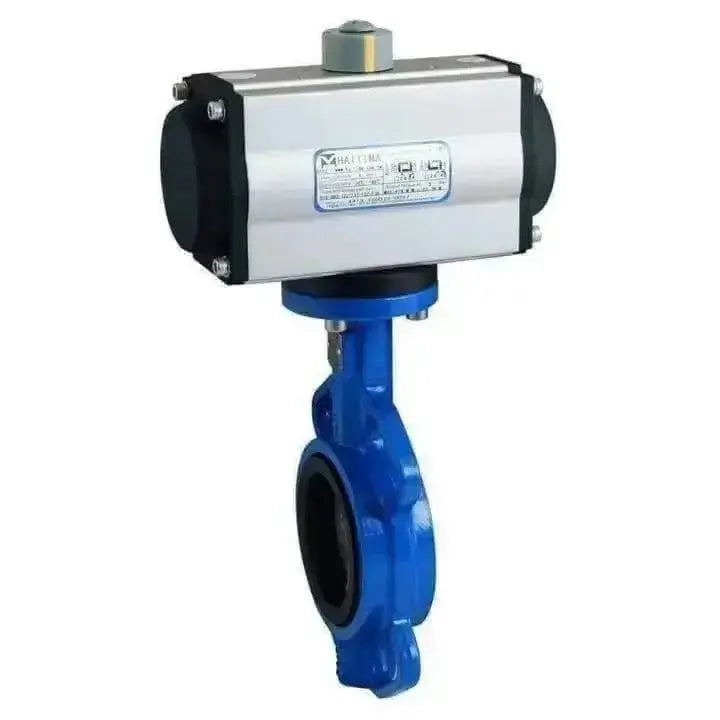

Betätigte Absperrklappe, Gehäuse aus Gusseisen mit Wabenmuster, Edelstahlscheibe, EPDM-Auskleidung, doppeltwirkend

Beschreibung

Absperrklappe in Wabenmuster mit Gusseisengehäuse, CF8M-Edelstahlscheibe und EDPM-Auskleidung. WRAS-zugelassen. Geeignet für die Montage zwischen PN10/16, ANSI150 und BS10, Tabelle D und E. Der maximale Arbeitsdruck beträgt 16 bar. Die Arbeitstemperatur beträgt -20°C bis +120°C

Die Ventile sind mit einem doppeltwirkenden Haitima-Antrieb (Luft zum Öffnen, Luft zum Schließen, keine Ausfallsicherung) mit Aluminiumgehäuse, 1/4-Zoll-BSP-Luftanschlüssen, NAMUR-Schnittstelle für Pilotmagnetventile und VDI/VDE-Normen zur Montage von Zubehör ausgestattet. Betriebstemperatur des Stellantriebs: -20 °C bis +90 °C. Die Stellantriebe werden auf Basis von 6 bar Steuerluft und 20 °C warmem Wasser dimensioniert, das durch das Ventil fließt.

Diese Baugruppen sind für den Einsatz mit Trinkwasser und Meerwasser geeignet (bei anderen Medien bitte Kompatibilität prüfen).
