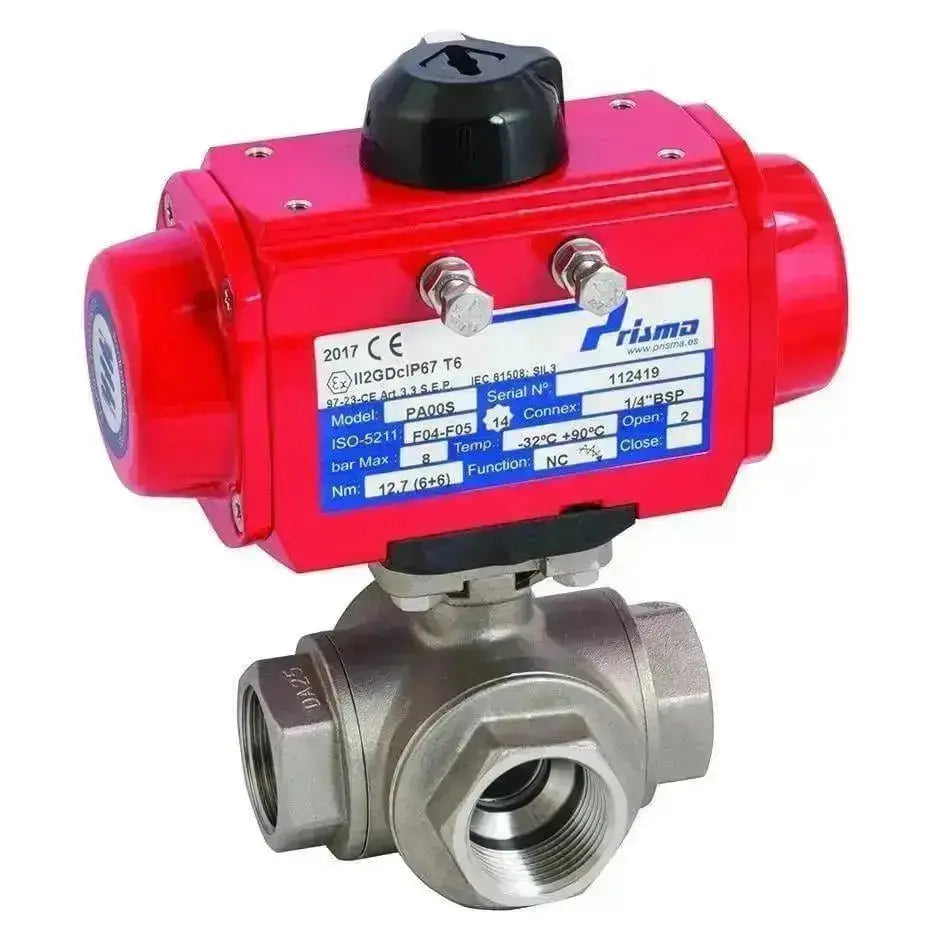

Robinet à boisseau sphérique à 3 voies en acier inoxydable, équipé d'un actionneur Prisma à simple effet
Délai de livraison
General Delivery Time: 2 jours ouvrables Robinet à tournant sphérique à montage direct à 3 voies en L à alésage réduit en acier inoxydable, filetages femelles BSP, sièges en PTFE, joints toriques Viton évalués à 63 bars. Équipé d'un actionneur pneumatique Prisma simple effet, corps en aluminium recouvert de Rilsan avec joints NBR. Température de fonctionnement -20°C à 80°C. Les prix d’assemblage sont basés sur une pression d’air pilote de 6 bars sur de l’eau propre à 15 bars/20°C.
Options pour l'installation d'une électrovanne/électrovanne NAMUR 5/2 voies et/ou d' un coffret mécanique de zone sûre
Quelle est la direction du flux ?
En l'absence d'air vers l'actionneur (position fermée), le débit est comme ci-dessous.
Lorsque vous appliquez de l'air à l'actionneur, la vanne tourne de 90° dans le sens inverse des aiguilles d'une montre (position ouverte) pour donner le chemin d'écoulement suivant.
La vanne reviendra en position fermée lorsque l'air sera retiré.
Qu'est-ce qu'une vanne à commande pneumatique ?
Les vannes actionnées sont actionnées à l'aide d'un actionneur pneumatique qui ouvre et/ou ferme automatiquement une vanne sans qu'il soit nécessaire que quelqu'un vienne la tourner. Ceci est particulièrement utile lorsque les vannes se trouvent dans un endroit difficile à utiliser ou à atteindre.
L'actionneur pneumatique Prisma est un actionneur de type pignon et crémaillère qui fonctionne à 90 degrés lorsque de l'air est appliqué aux ports.
Comment fonctionne l'actionneur pneumatique ?
Un actionneur pneumatique (ou pneumatique) possède 2 ports, 1 pour ouvrir et 1 pour fermer. L'actionneur est conçu de telle sorte que lorsque de l'air est appliqué à l'orifice ouvert, les pistons sont poussés loin du pignon, vers les embouts, et les dents des pistons font tourner la came sur le piston pour ouvrir la vanne (normalement dans le sens inverse des aiguilles d'une montre). Lorsque l'air est appliqué à l'orifice de fermeture, les pistons sont repoussés vers le pignon qui ferme la vanne (normalement dans le sens des aiguilles d'une montre). Lorsque la vanne est à simple effet, le cycle de fermeture est alimenté par des ressorts afin de permettre une opération de fermeture en cas de panne en cas de perte d'air due à une panne du compresseur ou à une coupure de courant.
Quelle pression d’air est nécessaire pour faire fonctionner les actionneurs ?
Nous dimensionnons généralement les actionneurs en utilisant une pression d'air de 6 bars, mais nous pouvons fournir des pressions d'air comprises entre 4 et 8 bars.
